这些桩基检测方法，你分析吗？
桩基是工程结构常用的基础形式之一，桩身的完整性和桩的承载能力，直接影响上层结构的稳定性，桩身存在的非严重缺陷在土体深处时对桩基的荷载没有太大的影响，但当桩身缺陷在近地表面时，桩身缺陷极大地降低了桩基极限荷载，因此桩身质量的完整性检测是非常重要的。
常见的桩基检测方法有声波投射法、静载试验法、钻芯法、低应变法、高应变法五种。其中超声波投射法主要检测桩身砼的密实程度以及桩身完整程度；静载试验法是现在公认检测基桩竖向抗压承载力最直接、最可靠的试验方法；钻芯法具有科学、直观、实用等特点，在检测混凝土灌注桩方面应用较广；低应变法检测简便，且检测速度快；高应变法主要功能是判定桩竖向抗压承载力是否满足设计要求。接下来以超声波投射法为例，介绍桩基检测：
一、基本原理
在桩内预埋若干根平行于桩纵轴的声测管，探头在声测管内沿桩身逐点检测，根据声参量变化判断缺陷位置，评定桩身完整性。
二、 工作流程
1）收集桩基资料；
2）探测孔深，丈量管距；
3）数据采集；
4）绘制曲线；
5）分析判断，出具检测报告。
三、 现场检测

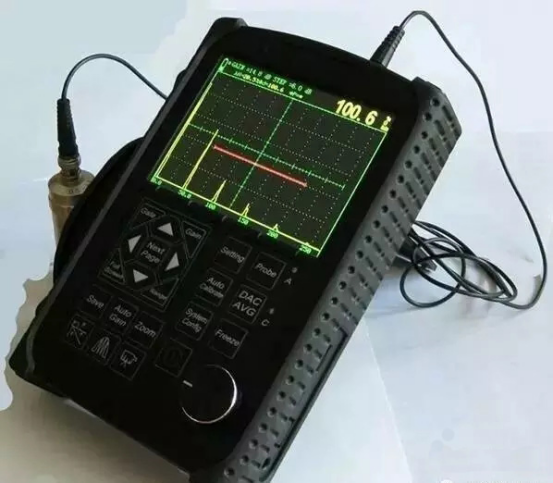

在做检测之前，我们先简单分析一下检测仪器要求— —超声波检测仪。
1）超声仪能够实时显示收到的波形；
2）能够对声时、幅度进行手动和自动判读，具有频谱分析功能；
3）声时分辨率≤0.5，声波幅值测量相对误差＜5%。
现场检测
1）根据同批次检测桩的桩径大小选择合适的换能器及仪器参数，并采用标定法确定仪器系统的延迟时间。
2）量测并核实桩基测管的外径、内径、各测试剖面两管外壁距离、深度等，对所有声管进行剖面全组合，作出检测简图。
3）将发射探头和各接收换能器放入标志深度测管测点处，保持固定高差进行同步升降，实时记录接收信号的时程曲线，读取声时、首波峰值和周期值。按照测试简图对所用检测剖面检测。
4）对所测数据进行初步分析，存在桩身质量可疑点，再进行加密测试或倾测、扇形扫测，进一步确定桩身缺陷的位置和范围。
四、数据分析
根据检测获取的声时判据、声幅判据以及PDS判据，分析各声学参数的临界值，综合各判据判断结果以及实际的波形图，对桩身的完整性进行评价。
除上述判据外，还有主频判据以及由声时判据演化的声速判据。
分析与判定--检测值：
声时、声速、波幅和主频。
分析与判定--声速临界值：
①数据排序；
②截去明显小值；
③计算判据；
④检验；
⑤截去小值；
⑥重复③④⑤步骤；
⑦得到临界值。
分析与判定--波幅临界值：
用波幅平均值减6dB作为波幅临界值，当实测波幅低于临界值时，应将其作为可疑缺陷区。
分析与判定—斜率判据：
声时深度曲线上斜率与相邻测点声时的乘积，这是一个对缺陷边沿敏感的量，配合声时或声幅判据使用。
五、桩基完整性评定
结合桩基施工过程的全部技术资料，以及现场检测的数据，对桩基完整性进行分析、判断和评定，形成检测报告。
桩基完整性评定：
常见的桩基检测方法有声波投射法、静载试验法、钻芯法、低应变法、高应变法五种。其中超声波投射法主要检测桩身砼的密实程度以及桩身完整程度；静载试验法是现在公认检测基桩竖向抗压承载力最直接、最可靠的试验方法；钻芯法具有科学、直观、实用等特点，在检测混凝土灌注桩方面应用较广；低应变法检测简便，且检测速度快；高应变法主要功能是判定桩竖向抗压承载力是否满足设计要求。接下来以超声波投射法为例，介绍桩基检测：
一、基本原理
在桩内预埋若干根平行于桩纵轴的声测管，探头在声测管内沿桩身逐点检测，根据声参量变化判断缺陷位置，评定桩身完整性。
二、 工作流程
1）收集桩基资料；
2）探测孔深，丈量管距；
3）数据采集；
4）绘制曲线；
5）分析判断，出具检测报告。
三、 现场检测
在做检测之前，我们先简单分析一下检测仪器要求— —超声波检测仪。
1）超声仪能够实时显示收到的波形；
2）能够对声时、幅度进行手动和自动判读，具有频谱分析功能；
3）声时分辨率≤0.5，声波幅值测量相对误差＜5%。
现场检测
1）根据同批次检测桩的桩径大小选择合适的换能器及仪器参数，并采用标定法确定仪器系统的延迟时间。
2）量测并核实桩基测管的外径、内径、各测试剖面两管外壁距离、深度等，对所有声管进行剖面全组合，作出检测简图。
3）将发射探头和各接收换能器放入标志深度测管测点处，保持固定高差进行同步升降，实时记录接收信号的时程曲线，读取声时、首波峰值和周期值。按照测试简图对所用检测剖面检测。
4）对所测数据进行初步分析，存在桩身质量可疑点，再进行加密测试或倾测、扇形扫测，进一步确定桩身缺陷的位置和范围。
四、数据分析
根据检测获取的声时判据、声幅判据以及PDS判据，分析各声学参数的临界值，综合各判据判断结果以及实际的波形图，对桩身的完整性进行评价。
除上述判据外，还有主频判据以及由声时判据演化的声速判据。
分析与判定--检测值：
声时、声速、波幅和主频。
分析与判定--声速临界值：
①数据排序；
②截去明显小值；
③计算判据；
④检验；
⑤截去小值；
⑥重复③④⑤步骤；
⑦得到临界值。
分析与判定--波幅临界值：
用波幅平均值减6dB作为波幅临界值，当实测波幅低于临界值时，应将其作为可疑缺陷区。
分析与判定—斜率判据：
声时深度曲线上斜率与相邻测点声时的乘积，这是一个对缺陷边沿敏感的量，配合声时或声幅判据使用。

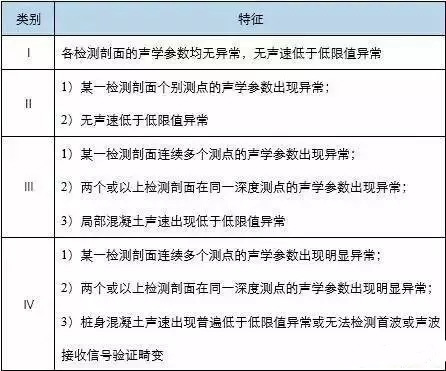

五、桩基完整性评定
结合桩基施工过程的全部技术资料，以及现场检测的数据，对桩基完整性进行分析、判断和评定，形成检测报告。
桩基完整性评定：
