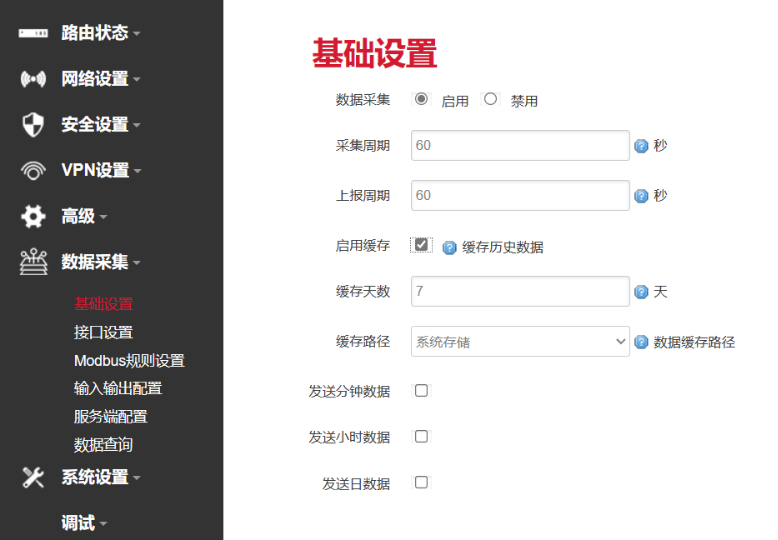

一、启用数据采集

采集周期：设备多久轮询一次

上报周期：对采集后的数据，多久上报一次给中心端

启用缓存：离线数据可以本地缓存，在线后续传

分钟数据、小时数据：使用环保 212 协议时才会用到对应的分钟报、小时报上报周期

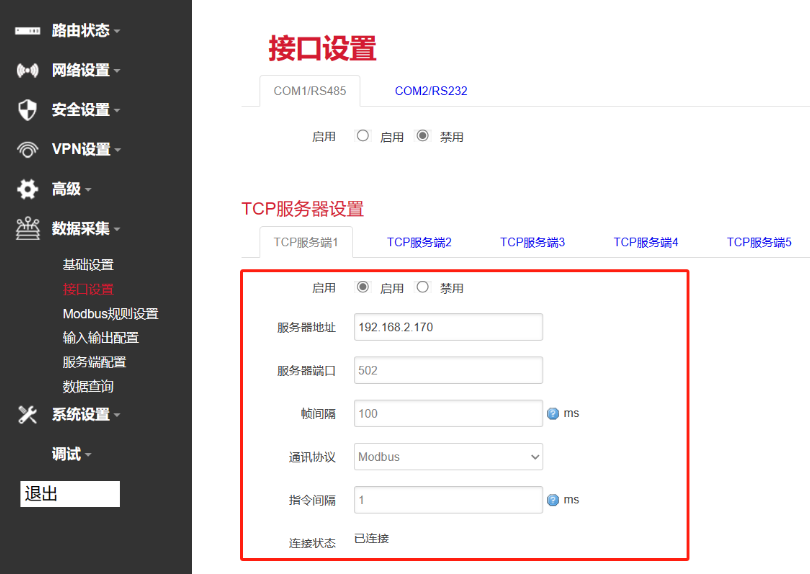

二、网口对接下位机

网口直接接 modbusTCP 协议的下位机，网关默认做 TCP 客户端，下位机 IP 和端口可以配置

服务器地址：ModbusTCP 服务端（下位机）的 ip 地址

服务器端口：ModbusTCP 服务端的端口

协议：选择 Modbus协议

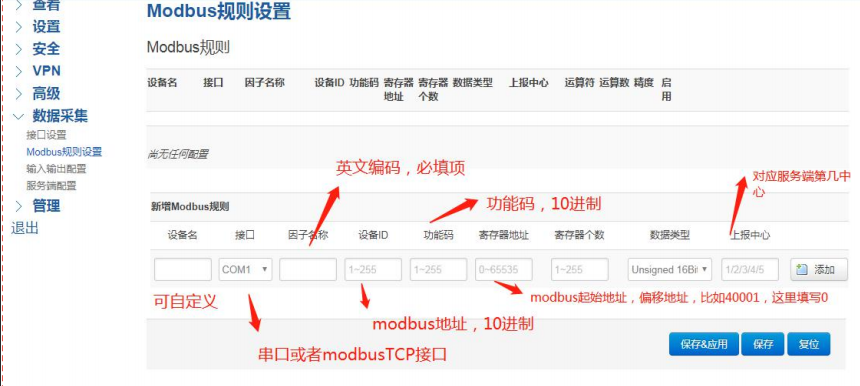

三、配置添加规则

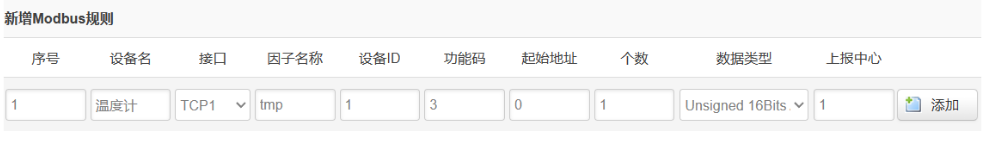

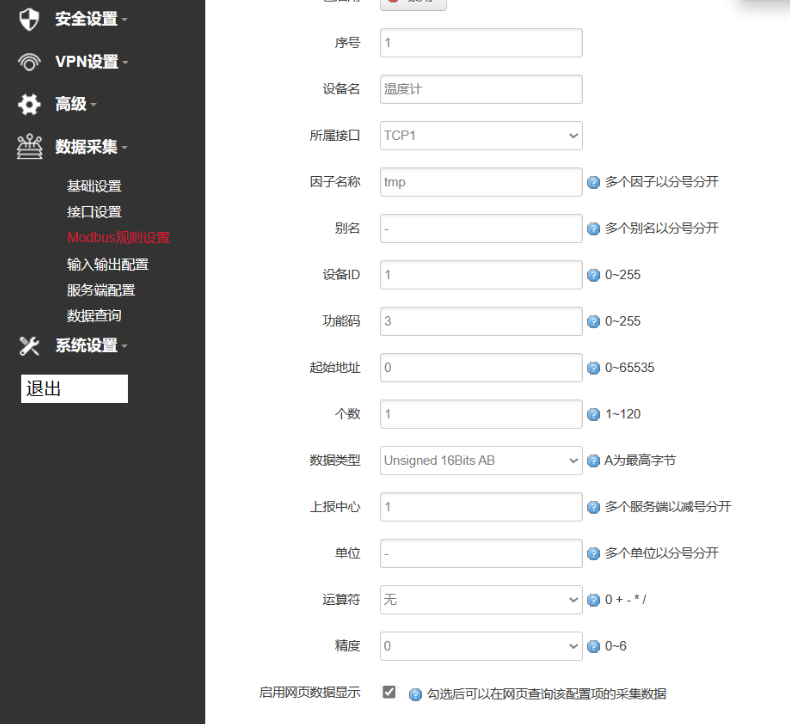

假设我们要顺利获得 01 03 00 00 00 01 84 0A 读取温度计的 40001 寄存器数据，然后将数据除以 10，保留一位小数位，传给变量 tmp，则先按照以下配置添加一条规则

序号：采集规则编号

设备名：可填写采集的设备的名称，可以用来备注，中文在前字母数字在后，否则有可 能出现乱码（一般只用字母数字组合命名）。

所属接口：对应的采集的接口设置，选择已开启的接口，未开启的接口不会显示。

因子名称：必填项，表示采集上报的要素名称（key，value 键值对里面的 key），参考 环保协议编码或者自定义编码，如：a01001，如果一条规则采集多个因子（不超过 60 个），用英文分号隔开。别名：因子名称的备注信息，可以留空。

设备 ID：Modbus 设备 ID，0-255（10 进制）。

功能码：一般为 03 功能码，读取寄存器数据，1-255（10 进制）。

起始地址：寄存器起始地址，这里用的是偏移地址，40001 对应的是 0，默认可配置范 围是 0-65535（10 进制）。

个数：寄存器数据个数，16 位类型的一个因子占用一个寄存器，32 位或者 float 类型 的占用 2 个寄存器，N 个因子就根据数据类型乘以 N，可配置范围是 0-120（10 进制）

数据类型：根据实际情况选择对应的数据类型，同一条采集规则，数据类型一致。

上报中心填1  数据上传到服务端1

上报中心填1-2  数据上传到服务端1-2 以此类推

单位：采集因子的单位，只是一个备注参数，上报数据时一般不会带单位。

运算符、运算数：可以对原始采集数据进行一次运算。

精度：数据保留的小数位数，默认四舍五入

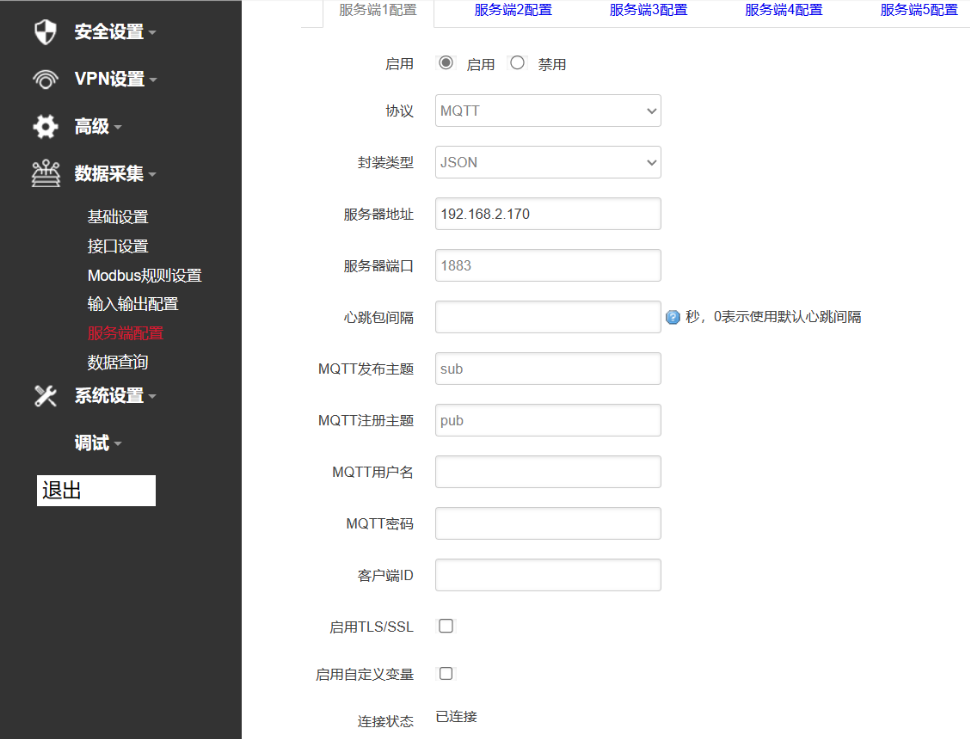

四、服务端配置

协议选择MQTT，封装类型JSON

发布主题为MQTT服务端的订阅主题

注册主题为MQTT服务端的发布主题

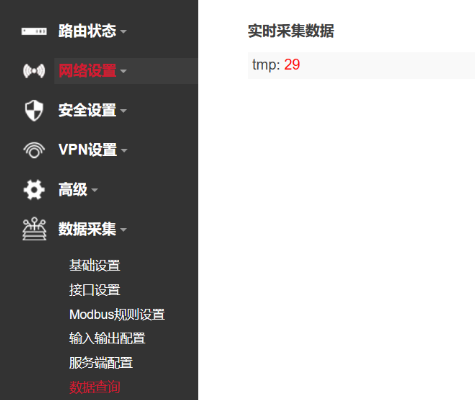

顺利获得数据查询可查看网关采集上来的数据

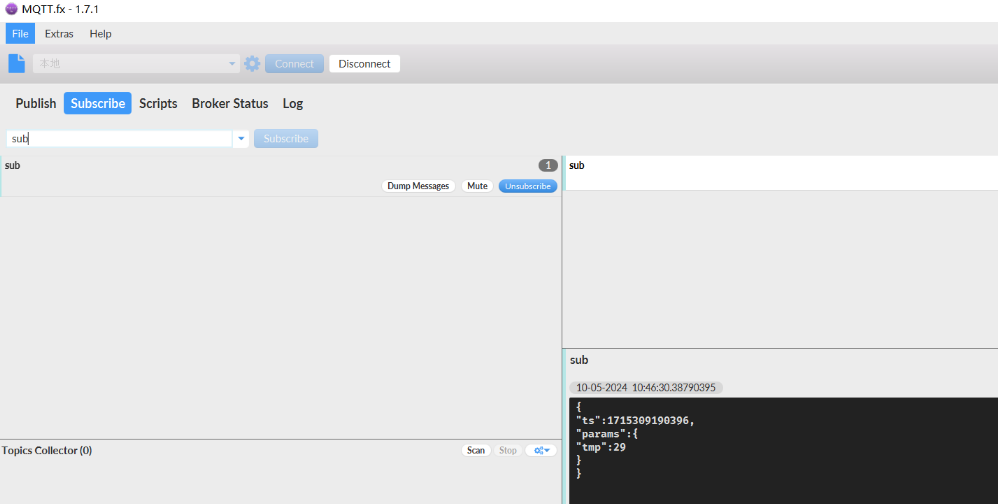

使用MQTT.FX工具连接服务器，订阅主题，查看网关上报的json

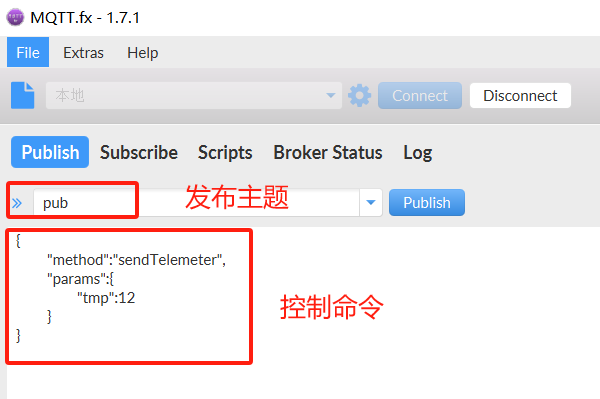

可顺利获得发布主题反控点位的数值

{

"method":"sendTelemeter",

"params":{

"tmp":12

}

}

格式注释：

tmp表示因子名， 12表示对应因子要修改的值

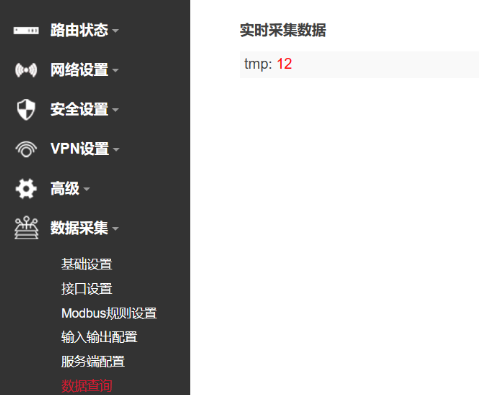

五、数据查询

可看到点位数值改变

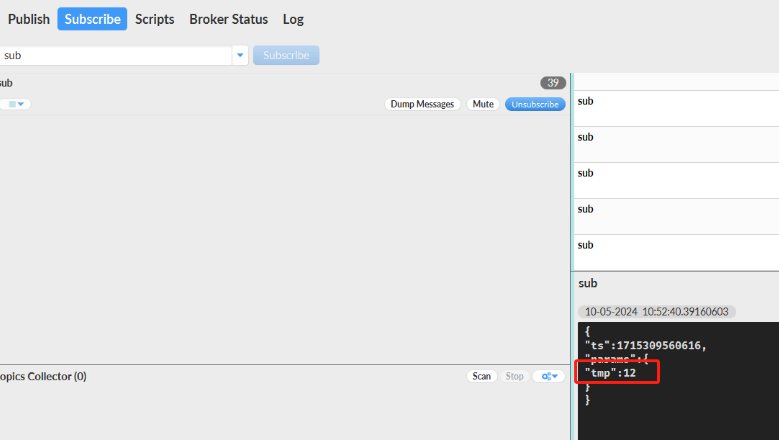

上报给服务器的json中，点位数值改变
